Traitements

L'ensemble des traitements disponibles est ici décrit. Pour lancer l'un de ses traitements, cliquez sur le menu correspondant, dont le nom est indiqué à chaque début de description.

Lignes ou polygones vers segments

Cet algorithme génère une couche de segments à partir d'une couche de lignes ou de polygones en entrée. Ces segments sont normalisés, i.e. que leur point d'origine est toujours situé le plus à l'ouest possible, ou à défaut le plus au sud possible.

En option, il est possible de générer des segments uniques d'un point de vue géométrique.

La table d'attributs de la couche de sortie est identique à celle de la couche d'entrée.

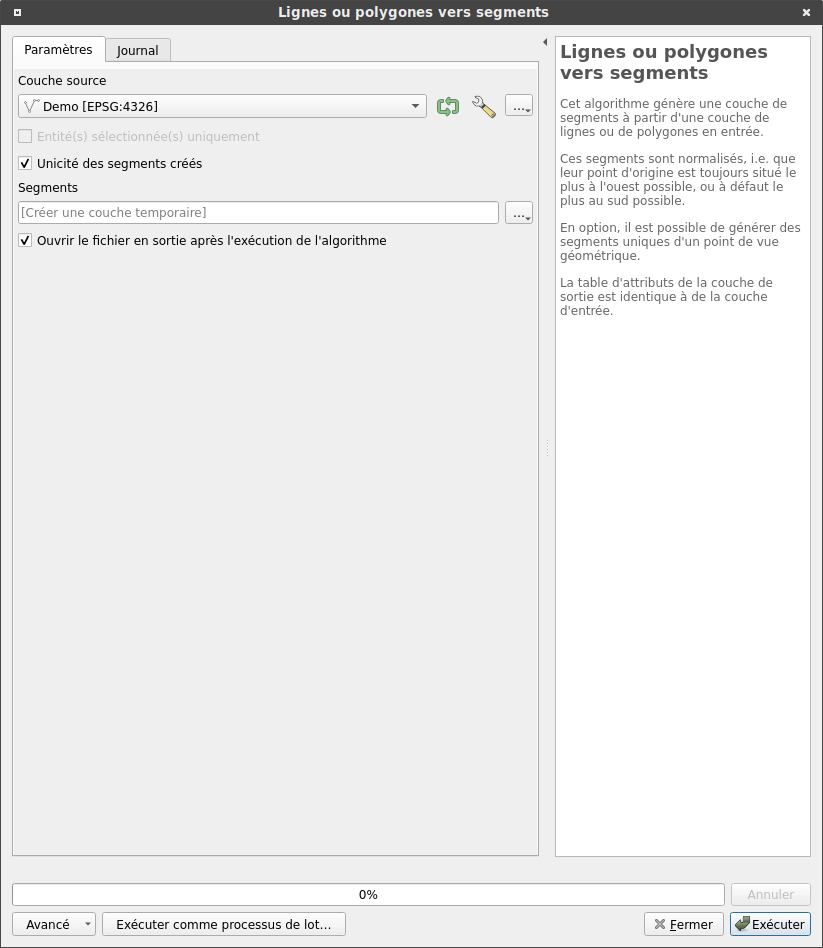

Lignes ou polygones vers segments

Paramètres

ID Description Type Info Obligatoire Options
INPUT_LAYER Couche source QgsVectorLayer Couche linéaire ou polygonale
UNICITY Unicité des segments créés Booléen Choix relatif à l'unicité des segments en sortie Par défaut : vrai. Sinon faux.
OUTPUT_LAYER Segments String Chemin du fichier dans lequel la couche résultante sera enregistrée. Si non spécifié, une couche temporaire sera créée. Par défaut : une couche temporaire est créée.

Éléments en sortie

ID Description Type Info
OUTPUT_LAYER Couche avec une géométrie linéaire QgsVectorLayer Cette couche est composée de segments normalisés, uniques ou non. Elle est soit créée temporairement soit enregistrée dans le fichier choisi en entrée.

Calculer les orientations d'une couche de segments

Cet algorithme calcule les orientations d'une couche vectorielle dont les entités sont des segments.

Il génère une nouvelle couche vectorielle avec le même contenu que la couche d'entrée, mais avec des attributs supplémentaires: orientation, calculée depuis l'est ou le nord, et en option, une classification à partir de ces orientations à partir d'un seuil de classificiation à définir.

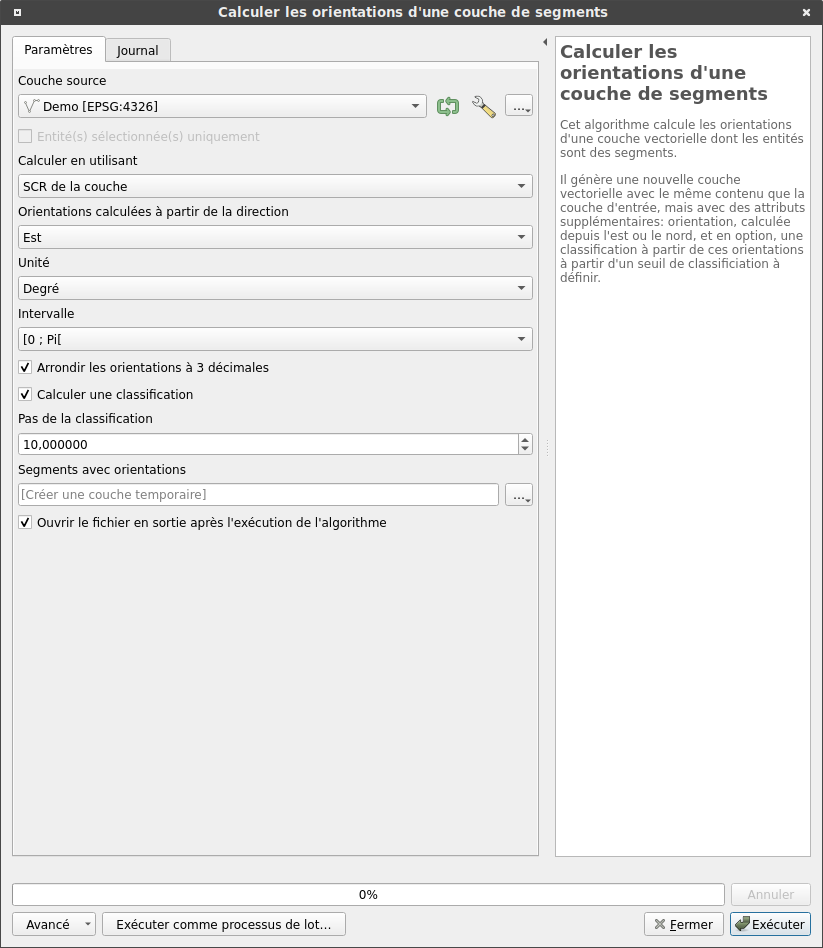

Calculer les orientations d'une couche de segments

Paramètres

ID Description Type Info Obligatoire Options
INPUT Couche source QgsVectorLayer Couche de segments
CALC_METHOD Calculer en utilisant Énumération Choix du système de projection dans lequel le calcul des orientations sera effectué Par défaut : SCR (Système de Coordonnées de Référence) de la couche. Sinon, SCR du projet en cours ou Ellipsoïdale.
ORIENTATION_ORIGIN Orientations calculées à partir de la direction Énumération Choix de l'origine avec laquelle le calcul des orientations sera effectué Par défaut : orientation Est (champ résultant : E_ORIENTATION). Sinon, orientation Nord (champ résultant : N_ORIENTATION).
UNIT Unité Énumération Choix de l'unité avec laquelle le calcul des orientations sera effectué Par défaut : Degré. Sinon, Radian ou Grade.
INTERVAL Intervalle Énumération Choix de l'intervalle avec lequel le calcul des orientations sera effectué Par défaut : \(\mathopen[0;\pi\mathclose[\). Sinon, \(\mathopen[0;\frac{\pi}{2}\mathclose[\).
ROUNDED Arrondir les orientations à 3 décimales Booléen Arrondir ou non les orientations calculées Par défaut : vrai. Sinon faux.
CLASSIFICATION Créer une classification des orientations Booléen Arrondir ou non les orientations calculées Par défaut : vrai (champ résultant : E_CLASSIFICATION si l'orientation est à l'Est, N_CLASSIFICATION si l'orientation est au Nord). Sinon faux.
CLASSIFICATION_STEP Pas de la classification Nombre Pas utilisé afin de créer les classes des orientations Par défaut : 10.0.
OUTPUT Segments avec orientations String Chemin du fichier dans lequel la couche résultante sera enregistrée. Si non spécifié, une couche temporaire sera créée. Par défaut : une couche temporaire est créée.

Éléments en sortie

ID Description Type Info
OUTPUT Couche avec une géométrie linéaire QgsVectorLayer Cette couche est composée de segments normalisés, uniques ou non. Elle est soit créée temporairement soit enregistrée dans le fichier choisi en entrée. Un champ lié à l'orientation a été ajouté, soit E_ORIENTATION (orientation depuis l'Est) soit N_ORIENTATION (orientation depuis le Nord). Un champ lié à la classification a également été ajouté si demandé, soit E_CLASSIFICATION soit N_CLASSIFICATION.

Lignes ou polygones vers médianes

Cet algorithme génère une couche de segments représentant les médianes à partir d'une couche de lignes ou de polygones en entrée.

Ces segments sont normalisés, i.e. que leur point d'origine est toujours situé le plus à l'ouest possible, ou à défaut le plus au sud possible.

Il génère une nouvelle couche vectorielle avec le même contenu que la couche d'entrée, mais avec des attributs supplémentaires: les orientations des médianes, calculées depuis l'est ou le nord, les longueurs des médianes et les élongations associées aux médianes.

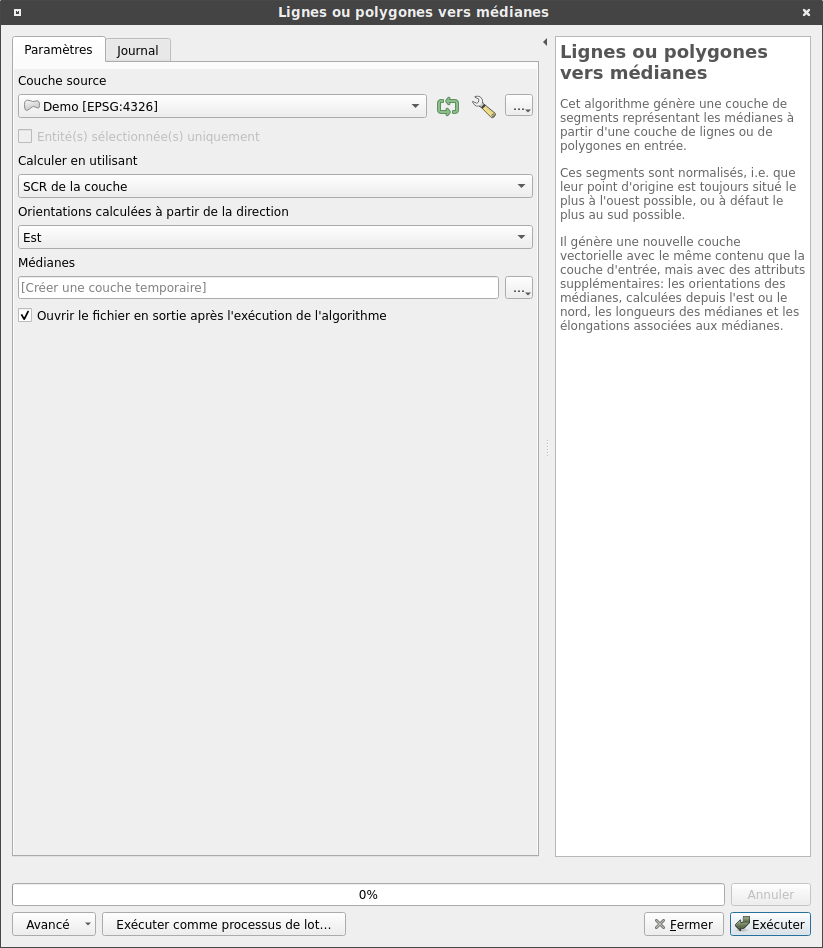

Lignes ou polygones vers médianes

Paramètres

ID Description Type Info Obligatoire Options
INPUT_LAYER Couche source QgsVectorLayer Couche linéaire ou polygonale
CALC_METHOD Calculer en utilisant Énumération Choix du système de projection dans lequel le calcul des orientations sera effectué Par défaut : SCR (Système de Coordonnées de Référence) de la couche. Sinon, SCR du projet en cours ou Ellipsoïdale.
ORIENTATION_ORIGIN Orientations calculées à partir de la direction Énumération Choix de l'origine avec laquelle le calcul des orientations des médianes sera effectué. Les orientations sont calculés en degrés Par défaut : orientation Est (champ résultant : E_ORIENTATION). Sinon, orientation Nord (champ résultant : N_ORIENTATION).
OUTPUT Médianes String Chemin du fichier dans lequel la couche résultante sera enregistrée. Si non spécifié, une couche temporaire sera créée. Par défaut : une couche temporaire est créée.

Éléments en sortie

ID Description Type Info
OUTPUT Couche avec une géométrie linéaire QgsVectorLayer Cette couche est composée de segments normalisés, uniques ou non, représentant les médianes associées aux géométries de la couche source. Elle est soit créée temporairement soit enregistrée dans le fichier choisi en entrée. Un champ lié à l'orientation a été ajouté, soit E_ORIENTATION (orientation depuis l'Est) soit N_ORIENTATION (orientation depuis le Nord). Un champ LENGTH est ajouté, représentant la longueur de la médiane, ainsi qu'un champ ELONGATION, étant le rapport entre la longueur et la largeur du rectangle minimim englobant de la géométrie associée. Si ce dernier ne peut être défini, la valeur du champ ELONGATION est égale à -1.

Ajouter périmètres et aires à une couche vectorielle polygonale

Cet algorithme calcule les périmètres et les aires des entités d'une couche vectorielle dont le type géométrique associé est polygonal.

Il génère une nouvelle couche vectorielle avec le même contenu que la couche d'entrée, mais avec deux champs attributaires supplémentaires : périmètre et aire.

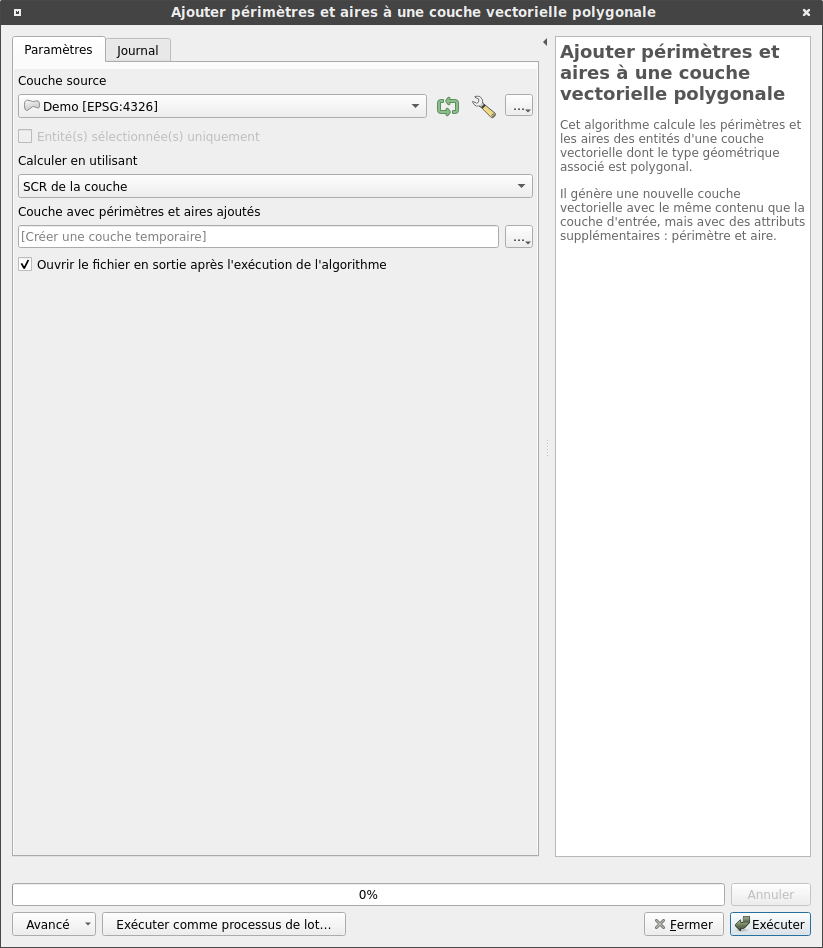

Ajouter périmètres et aires à une couche vectorielle polygonale

Paramètres

ID Description Type Info Obligatoire Options
INPUT Couche source QgsVectorLayer Couche polygonale
CALC_METHOD Calculer en utilisant Énumération Choix du système de projection dans lequel le calcul des périmètres et des aires sera effectué Par défaut : SCR (Système de Coordonnées de Référence) de la couche. Sinon, SCR du projet en cours ou Ellipsoïdale.
OUTPUT Couche avec périmètres et aires ajoutés String Chemin du fichier dans lequel la couche résultante sera enregistrée. Si non spécifié, une couche temporaire sera créée. Par défaut : une couche temporaire est créée.

Éléments en sortie

ID Description Type Info
OUTPUT Couche avec une géométrie polygonale QgsVectorLayer Cette couche ajoute à la couche source les champs attributaires supplémentaires PERIMETER et AREA, représentant respectivement le périmètre et l'aire de la géométrie associée. La couche est soit créée temporairement soit enregistrée dans le fichier choisi en entrée.

Caractérisation rectangulaire

Cet algorithme permet, à partir d'une couche source polygonale, de réaliser une analyse morphologique permettant de caractériser des formes rectangulaires, et en parallèle, de caractériser des formes circulaires.

La caractérisation rectangulaire repose sur une combinaison de deux indices :

  • le premier indice est défini comme étant la distance surfacique du polygone considéré et de son plus petit rectangle englobant,
  • le second indice est défini comme étant la distance surfacique du polygone considéré et de son enveloppe convexe,
  • avec la distance surfacique \(d_s\) étant défini comme suit en lien avec deux polygones, \(A\) et \(B\) : $$ d_s = \frac{Aire(A \Delta B)}{Aire(A \cup B)}$$ avec \(A \Delta B\) étant la différence symétrique entre les polygones \(A\) et \(B\), et \(A \cup B\) étant l'union entre \(A\) et \(B\).

La distance distance admet des valeurs comprises dans l'intervalle [0,1], avec 1 si les deux objets sont totalement disjoints, et 0 si les deux objets sont identiques.

La caractérisation rectangulaire peut possiblement être réalisée à l'aide trois niveaux de formes rectangulaires, la détection à partir un niveau unique étant apparu comme relativement limitée.

La caractérisation circulaire repose quant à elle sur l'indice de Miller (\(I_{Miller}\)), avec un seuil fixé par défaut à 0.9 : $$ I_{Miller} = \frac{4\pi \times Aire}{Périmètre^2} $$

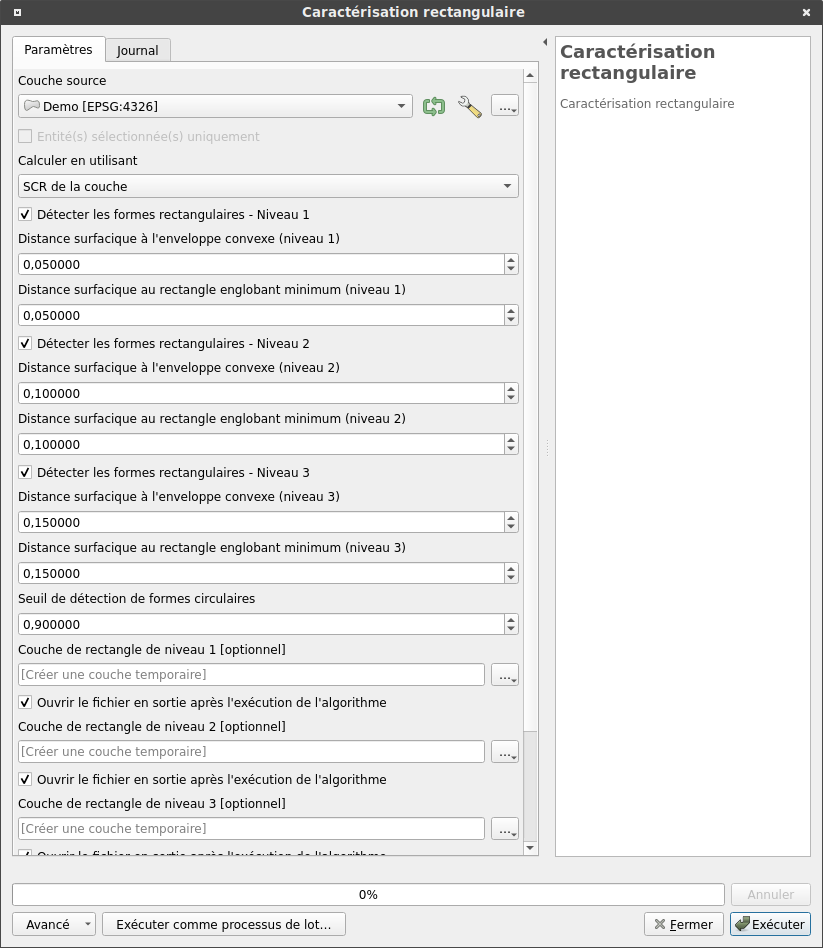

Caractérisation rectangulaire


Calculer des indicateurs morphologiques pour polygones

Cet algorithme calcul de nombreux indicateurs morphologiques en lien avec une couche polygonale.

L'ensemble des indices est défini à la suite des tableaux ci-dessous.

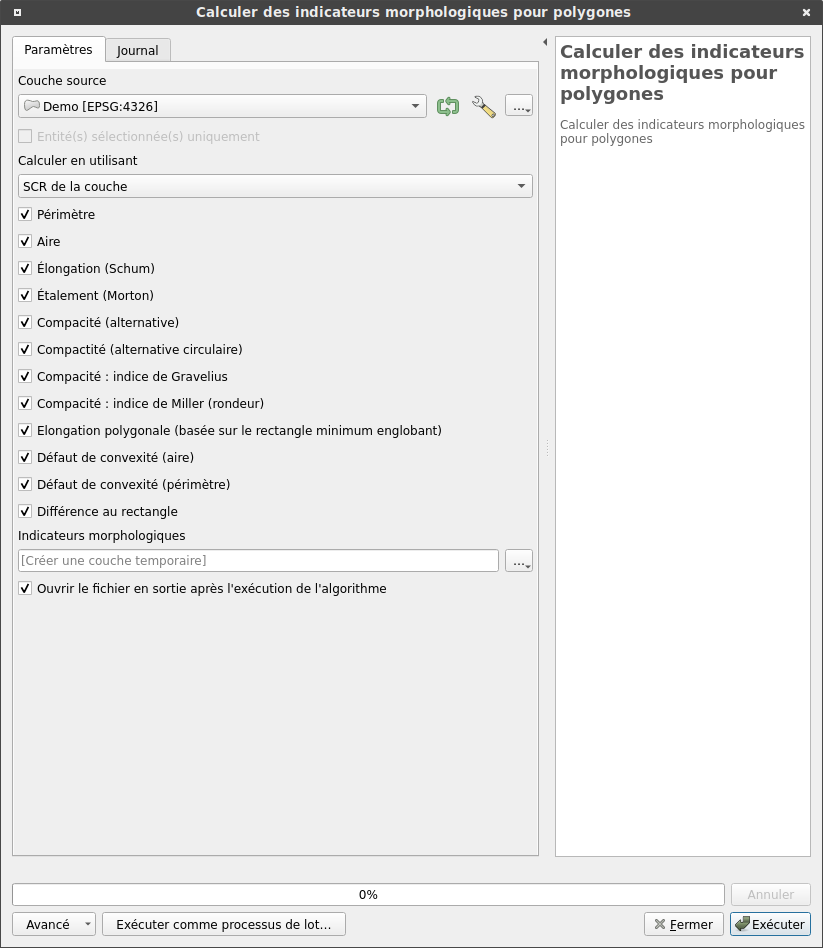

Calculer des indicateurs morphologiques pour polygones

Paramètres

ID Description Type Info Obligatoire Options
INPUT_LAYER Couche source QgsVectorLayer Couche polygonale
CALC_METHOD Calculer en utilisant Énumération Choix du système de projection dans lequel le calcul des périmètres et des aires sera effectué Par défaut : SCR (Système de Coordonnées de Référence) de la couche. Sinon, SCR du projet en cours ou Ellipsoïdale.
PERIMETER Périmètre Booléen Champ ajouté : PERIMETER. Par défaut : vrai. Sinon faux
AREA Aire Booléen Champ ajouté : AREA. Par défaut : vrai. Sinon faux
SCHUM_ELONGATION Élongation (Schum) Booléen Champ ajouté : SCHUM. Par défaut : vrai. Sinon faux
MORTON_INDEX Étalement (Morton) Booléen Champ ajouté : MORTON. Par défaut : vrai. Sinon faux
ALTERNATIVE_COMPACITY Compacité (alternative) Booléen Champ ajouté : ALT_COMP. Par défaut : vrai. Sinon faux
ALTERNATIVE_CIRCLE_COMPACITY Compacité (alternative circulaire) Booléen Champ ajouté : ALT_C_COMP. Par défaut : vrai. Sinon faux
GRAVELIUS_INDEX Compacité : indice de Gravelius Booléen Champ ajouté : GRAVELIUS. Par défaut : vrai. Sinon faux
MILLER_INDEX Compacité : indice de Miller (rondeur) Booléen Champ ajouté : MILLER. Par défaut : vrai. Sinon faux
ELONGATION Élongation polygonale (basée sur le rectangle minimum englobant) Booléen Champ ajouté : ELONGATION. Par défaut : vrai. Sinon faux
AREA_CONV_DEFECT Défaut de convexité (aire) Booléen Champ ajouté : A_CONV_DEF. Par défaut : vrai. Sinon faux
PERIMETER_CONV_DEFECT Défaut de convexité (périmètre) Booléen Champ ajouté : P_CONV_DEF. Par défaut : vrai. Sinon faux
RECTANGULAR_DIFFERENCE Différence au rectangle Booléen Champ ajouté : RECT_DIFF. Par défaut : vrai. Sinon faux
OUTPUT_LAYER Indices morphologiques String Chemin du fichier dans lequel la couche résultante sera enregistrée. Si non spécifié, une couche temporaire sera créée. Par défaut : une couche temporaire est créée.

Éléments en sortie

ID Description Type Info
OUTPUT_LAYER Couche avec une géométrie polygonale QgsVectorLayer Cette couche ajoute à la couche source les champs attributaires supplémentaires sélectionnés. La couche est soit créée temporairement soit enregistrée dans le fichier choisi en entrée.

Définitions des différents indicateurs

  • Élongation (Schum) : $$ Elongation_{Schum} = \frac{\sqrt{Aire}}{distance_{max} \times \sqrt{\pi}} $$ avec \(distance_{max}\) étant la distance du plus grand axe du polygone.

Cet indicateur est compris dans l'intervalle \(\mathopen[0;0.5\mathclose]\).

  • Étalement (Morton) : $$ Etalement_{Morton} = \frac{4 \times Aire}{distance_{max}^2 \times \pi} $$

Cet indicateur est compris dans l'intervalle \(\mathopen[0;1\mathclose]\).

  • Compacité (alternative) : $$ Compacité = \frac{Périmètre^2}{Aire} $$

  • Compacité (alternative circulaire) : $$ Compacité = \frac{Aire}{\pi \times (\frac{distance_{max}}{2})^2} $$

Cet indicateur est compris dans l'intervalle \(\mathopen[0;1\mathclose]\).

  • Compacité, indice de Gravelius : $$ Compacité_{Gravelius} = \frac{Périmètre}{2 \times \sqrt{\pi \times Aire}} $$

Cet indicateur est supérieur ou égal à 1.

  • Compacité, indice de Miller (rondeur) : $$ I_{Miller} = \frac{4\pi \times Aire}{Périmètre^2} $$

Cet indicateur est compris dans l'intervalle \(\mathopen[0;1\mathclose]\).

  • Élongation polygonale (basée sur le rectangle minimum englobant) : $$ Elongation = \frac{Longueur_{RME}}{Largeur_{RME}} $$

avec \(Longueur_{RME}\) et Largeur_{RME} étant respectivement la longueur et la largeur du rectangle minimum englobant.

Cet indicateur est supérieur ou égal à 1.

  • Défaut de convexité (aire) : $$ Défaut_{convexité}-aire = \frac{Aire}{Aire_{convexe}} $$ avec \(Aire\) et \(Aire_{convexe}\) étant respectivement les aires du polygone et de la surface convexe associée à ce polygone.

Cet indicateur est compris dans l'intervalle \(\mathopen[0;1\mathclose]\).

  • Défaut de convexité (périmètre) : $$ Défaut_{convexité}-périmètre = \frac{Périmètre_{convexe}}{Périmètre} $$ avec \(Périmètre\) et \(Périmètre_{convexe}\) étant respectivement les périmètres du polygone et de la surface convexe associée à ce polygone.

Cet indicateur est compris dans l'intervalle \(\mathopen[0;1\mathclose]\).

  • Différence au rectangle : $$ Différence_{RME} = \frac{Aire}{Aire_{RME}} $$

avec \(Aire\) et \(Aire_{RME}\) étant respectivement les aires du polygone et du rectangle minimum englobant.

Cet indicateur est compris dans l'intervalle \(\mathopen[0;1\mathclose]\).
